焊接螺母的渗氮层形貌

发布时间：2012-05-24　本文作者：88彩票

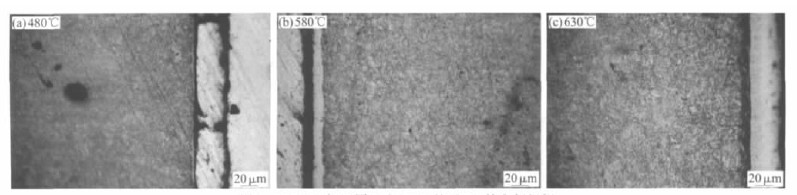

88彩票　　下图为在35CrMo钢上焊接螺母不同温度QPQ处理后的显微组织形貌。可见，480℃和580℃处理35CrMo焊接螺母钢渗层组织为化合物层和扩散层。630℃处理的35CrMo钢渗层组织为化合物层﹑中间层和扩散层，其他因素不变的情况下，处理温度越高焊接螺母的化合物层越厚。

在35CrMo钢上焊接螺母不同温度QPQ处理后的显微组织形貌
